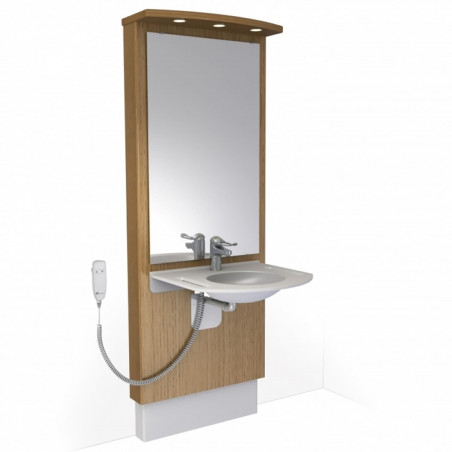

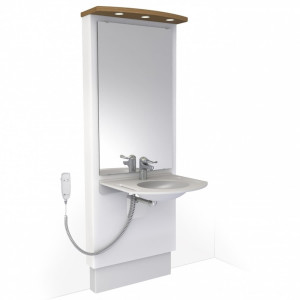

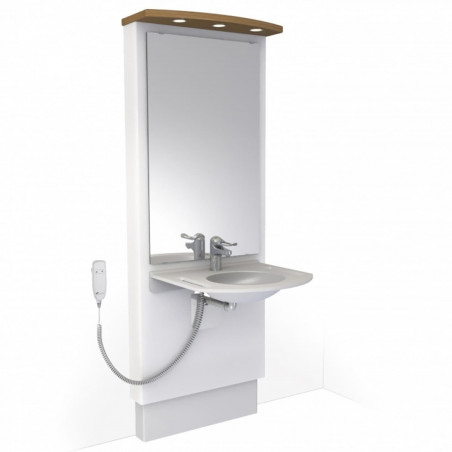

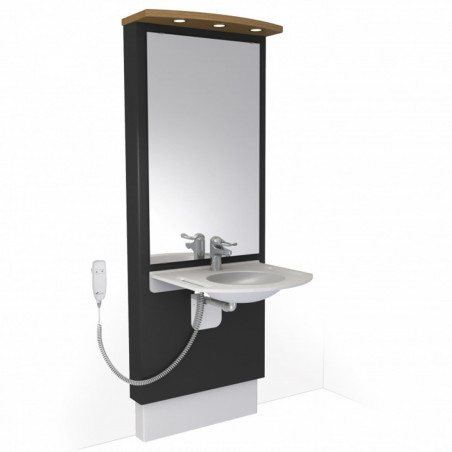

Elevateur de lavabo Designline 417

Caractéristiques techniques de l'élevateur de lavabo Designline 417

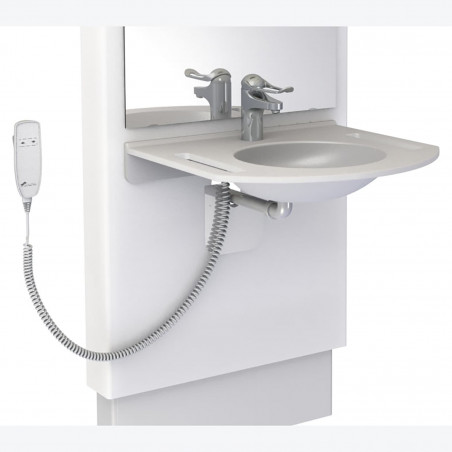

Un lavabo est fourni avec l'élévateur. Il dispose de poignées sur les côtés pour y prendre facilement appui.

SPECIFICATIONS TECHNIQUES :

• Alimentation : 230V 50Hz 230 VA.
• Vitesse de mouvement : 1,8 cm / seconde.
• Amplitude: 25 cm (un montage standard permet généralement un réglage de 65 à 90cm)
• Poids maximum supporté : 40kg.
• Normes : CE.
• Hauteur de la colonne : min 177cm, max 202 cm.
• Largeur totale : 71,5cm.
• Hauteur sol - base de lélévateur : 45cm (place libre pour tuyaux).
• Anthrax pour fixation élévateur : 28 cm (4 point de fixations).
• Distance entre le bord avant et le levier du mitigeur : 31,5 cm

Profondeurs :

• Mur -> encadrement : 12cm.
• Mur -> extrémité de la corniche supérieure : 31cm.
• Mur -> extrémité lavabo : 72cm.
• Encadrement -> extrémité lavabo : 60cm.

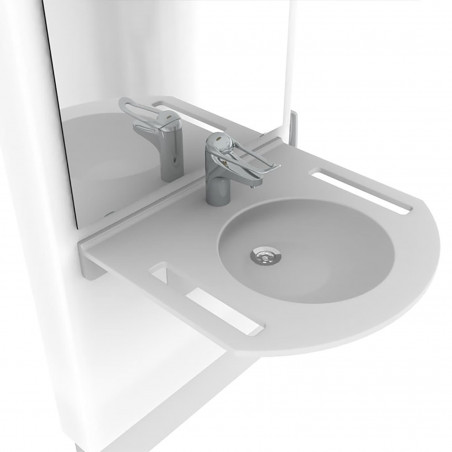

Dimensions du lavabo : 55 x 60 cm.

Espace pour les jambes : 55 cm.

PLANIFICATION

Points à prendre en considération lors de la planification :

• Derrière la colonne de lélévateur, vous disposez dune place suffisante pour installer les tuyaux d'arrivée et d'évacuation des eaux.
• Vérifiez la solidité du mur : le placement de renfort dans la cloison peut s'avérer nécessaire.
• Vérifiez que vous disposez dune largeur suffisante, au moins égale à la « largeur à prévoir » précisée dans les tableaux de références.
• Vérifiez que l'espace est suffisant entre la paroi sur laquelle lélévateur sera fixé et la paroi sous-jacente.

INSTALLATION

• L'élévateur est fixé / vissé au mur.
• L'encadrement est monté sur l'élévateur.
• Le lavabo est monté sur l'élévateur.
• Le miroir et les éclairages sont montés sur l'élévateur.
• Les tuyaux et le mitigeur sont à installer par vos soins.

LE KIT DESIGNLINE 417 CONTIENT :

• x 1 élévateur
• x 1 encadrement en laminé
• x 1 télécommande filaire
• x 1 miroir
• x 3 points d'éclairage pré montés

Lavabo fourni.

ATTENTION : Etant donné le montant du produit, nous n'accepterons pas les règlements par chèque bancaire et les règlements en 3 fois sans frais. Pour toutes informations n'hésitez pas à contacter le service client au 0 805 460 400.
